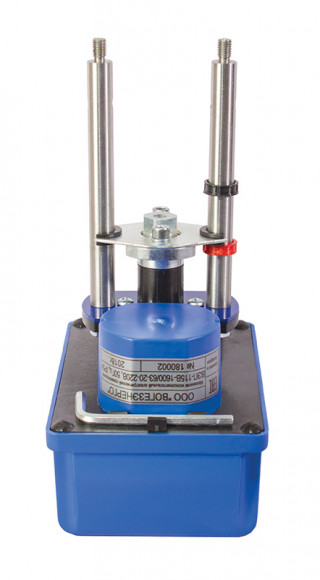

ВЭП-115В-2700/63-20-220В(24В),50Гц-IP65
- Обзор
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Отзывы0
Электроприводы ВЭП — точное и надежное управление регулирующей арматурой
Прямоходные исполнительные механизмы серии ВЭП используются для автоматического управления положением регулирующих клапанов в промышленных системах. Устройства реагируют как на сигналы от автоматических контроллеров, так и на команды оператора, передаваемые дистанционно.
Ключевые технические параметры:
- Управляющий сигнал: ~220 В, 50 Гц или 24 В (AC/DC);
- Схема подключения: трехпроводная;

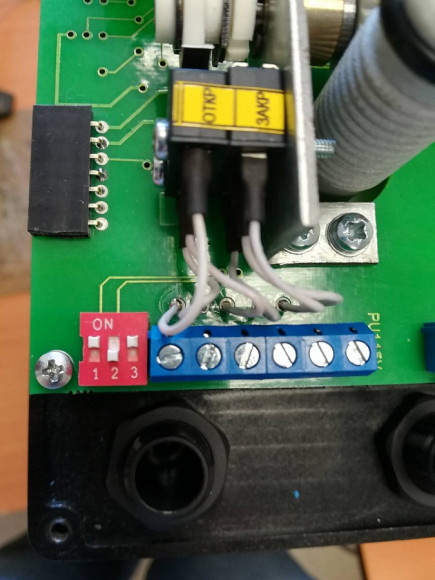

- Концевые выключатели: два в базовой комплектации — для фиксации крайних положений штока;
- Функция самовозврата: при внезапном отключении питания механизм занимает предустановленное положение (открыто / закрыто) за время не более 30 секунд.
Исполнения электроприводов ВЭП
Механизмы выпускаются в двух основных модификациях:
- ВЭП-220: питание ~220 В, 50 Гц, оснащен двумя концевыми выключателями — стандартное решение для большинства систем;
- ВЭП-24: работает от напряжения 24 В (постоянный или переменный ток), также с парой концевиков — идеален для низковольтных систем управления.
Как правильно указать модель при заказе?
Для корректного оформления заказа важно точно указать маркировку устройства. Обозначение содержит информацию о его характеристиках: усилии, времени хода, типе питания и степени защиты.
Примеры расшифровки модели:
Пример 1:
Электромеханизм прямоходного типа ВЭП предназначен для установки на проходной седельный клапан ВКСР. Характеристики: усилие — 700 Н, время хода — 63 секунды, ход штока — 20 мм, функция автовозврата, защита IP54, питание ~220 В:
ВЭП-115В-700/63-20-220В, 50Гц-IP54
Пример 2:
Исполнительный механизм для регулирующего клапана ВКСР. Параметры: усилие — 1600 Н, время хода — 63 секунды, ход — 20 мм, функция самовозврата, степень защиты IP54, питание 24 В:
ВЭП-115В-1600/63-20-24В-IP54
Основные преимущества ЭИМ ВЭП:
- Высокая точность позиционирования;
- Стабильная работа в сложных условиях;
- Легкая интеграция в системы автоматизации;
- Надежная защита от перегрузок и внезапного отключения питания;
- Долгий срок службы и минимальное обслуживание.
Области применения:
- Системы отопления и вентиляции;
- Тепловые пункты;
- Сети горячего и холодного водоснабжения;
- Производственные линии и технологические процессы.
Купить ВЭП-115В-2700/63-20-220В(24В),50Гц-IP65 в Екатеринбурге
В компании «Хит Инжиниринг» вы можете заказать ВЭП-115В-2700/63-20-220В(24В),50Гц-IP65 в Екатеринбурге напрямую от производителя. Мы обеспечим быструю логистику, грамотное сопровождение и актуальные цены для любых объёмов. Оборудование поставляется как из наличия, так и под заказ, с полным пакетом документов. При необходимости подготовим проектную документацию и предоставим техническую консультацию по подбору оборудования под конкретные задачи.
ЭЛЕКТРОПРИВОДЫ ПРЯМОХОДНЫЕ С УПРАВЛЯЮЩИМ СИГНАЛОМ ~220 В, 50 Гц И 24 В ПОСТОЯННОГО ИЛИ ПЕРЕМЕННОГО ТОКА С ФУНКЦИЕЙ БЕЗОПАСНОСТИ (САМОВОЗВРАТА В ЗАДАВАЕМОЕ ПОЛОЖЕНИЕ)
| Обозначение | ВЭП-111В, ВЭП-115В, ВЭП-118В |
||||||||
| Номинальное усилие, Н | 700 | 1600 | 2700 | ||||||
| Напряжение питающей сети | 220 В, 50 Гц и 24 В постоянного или переменного тока |
||||||||
| Потребляемая мощность, Вт. | 6 | 10 | |||||||
10Номинальный полный ход, мм. | 20 | 20 | 32 | 20 | 32 | ||||
| Номинальное время полного хода, с. (задаётся переключателем) | 40 63 80 | 63 80 125 | 40 63 80 | 63 80 125 |
63 80 125 | 100 125 160 |
|||
| Управление | Трехпозиционное - ~220 В, 24 В постоянного или переменного тока |
||||||||
| Защита двигателя от перегрузки | Электронная |
||||||||
Класс защиты от поражения электрическим током | II |
||||||||
| Функция безопасности (установка в задаваемое положение "открыт" или "закрыт" при пропадании питания) |
+ |
||||||||
Регулируемые переключатели положений "открыт" или "закрыт" (2 шт.) | + | ||||||||
| Режим работы по ГОСТ IEC 60034-1-2014 | S4-25% ПВ, 630 переключений в час |
||||||||
| Температура окружающей среды | от -10°С до +50°С |
||||||||
| Степень защиты | IP54,IP65 |
||||||||
