Скидка!

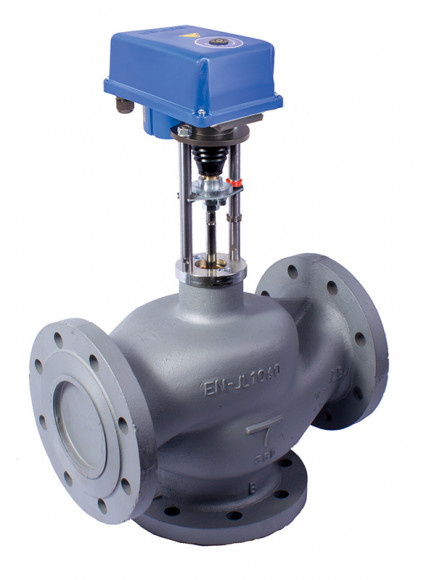

Двухходовый седельный клапан ВКТР Ду 300 Ру16 предназначен для точного управления большими потоками теплоносителя в промышленных системах. Совместим с ЭИМ и выдерживает температуру до 130 °C.
Полное описание
ПроизводительВогез
Вес, кг390 кг
Гарантийный срок, мес.24
СредаВода
Ду, мм300
В наличии
Быстрый заказ
Цена по запросу
Купить
Быстрый заказ
  • Обзор
  • Технические характеристики
  • Отзывы0
Вогез

Модель ВКТР Ду 300 Ру16 разработана для применения в инженерных системах с высокими объемами потока — таких как котельные, насосные станции, ТЭЦ и ЦТП. Клапан обеспечивает эффективное регулирование расхода и устойчив к высоким температурам.

Рабочие среды: вода и жидкости, безопасные для материалов конструкции — включая растворы этиленгликоля и пропиленгликоля до 60 %. Максимальное рабочее давление — 1,6 МПа, температура — до 130 °C.

Материалы изготовления:

  • корпус — серый чугун;
  • шток — нержавеющая сталь;
  • плунжер — нержавеющая сталь (для DN125—300);
  • уплотнение штока — EPDM;
  • направляющие — PTFE;
  • уплотнение в затворе — EPDM;
  • без использования драгоценных металлов.

Комплектуется электрическими исполнительными механизмами ВЭП:

  • управление от ~220 В, 50 Гц или 24 В AC/DC (трехпроводная схема);
  • опции с аналоговым управлением 0–10 В или 4–20 мА с позиционером;
  • интеллектуальный ЭИМ со встроенным контроллером;
  • модификации с аварийной функцией возврата в исходное положение;
  • поддержка резервного питания;
  • защита корпуса: IP54 или IP67.

Все приводы снабжены ручным дублёром для экстренного управления.

Возможно оснащение другими моделями ЭИМ по предварительному согласованию.

Клапан ВКТР для сайта.jpg


Купить Регулирующий клапан двухходовый седельный ВКТР Ду 300 Ру16 Т-150 в Екатеринбурге

В компании «Хит Инжиниринг» вы можете заказать Регулирующий клапан двухходовый седельный ВКТР Ду 300 Ру16 Т-150 в Екатеринбурге напрямую от производителя. Мы обеспечим быструю логистику, грамотное сопровождение и актуальные цены для любых объёмов. Оборудование поставляется как из наличия, так и под заказ, с полным пакетом документов. При необходимости подготовим проектную документацию и предоставим техническую консультацию по подбору оборудования под конкретные задачи.


Рисунок ВКТР для расчёта.jpg



Наименование параметров

Значение параметров

Номинальный диаметр DN, мм

15

202532405065 80 100 125 150 200 250 300
Номинальное давление PN, МПа

1,6

Температура рабочей среды, °С

от +1 до +150

Условная пропуская способность Kvy *, м3/ч0,63
1,25
1,6
2,5
4

5
6,3

8
10

12,5
16

20
25

32
40

50
63

80
100

125
160

250

315

450
630

630

630
800
1000
1250
Пропускная характеристика

А-АВ - равнопроцентная; В-АВ - линейная

Ход штока, мм

141414141414 30 30 30 50 5040 40 80
Строительная длина, L мм 130 150 160 180 200 230 290 310 350 400 480 495622 850
Размер Н1, мм, не более
65 70 75 95 100 100 120 130 150 160 170 204230 550
Высота клапана с ЭИМ, мм, не более 330 345 355 385 395 405 485505 535 63066011801280 1420
Масса с приводом, кг, не более 7 8 9 11 13 15 24 28 40 64 86 240 300 390
Максимальный перепад давления, закрываемый ЭИМ, МПа ** ВЭП-ХХХ-700
1,6
1,0
0,7
ВЭП-ХХХ-1600
1,61,6
1,0
0,6
0,4


ВЭП-ХХХ-2700
1,61,41,0
0,7
0,5
0,3
ВЭП-ХХХ-4000 1,00,70,4
0,3
0,2

ЭИМ ВЭП-ХХХ-10000 1,61,61,00,60,4
0,2
0,1
0,1

* По требованию заказчика выпускаются изделия с другими значениями Kvу.

** Максимально допустимый перепад давления на клапане, при котором гарантируется надежное закрытие электрическим исполнительным механизмом (ЭИМ). Для увеличения срока службы и уменьшения уровня шума рекомендуется перепад давления принимать не более 0,2 МПа.
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.

В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом.

Максимальные перепады давления для базовых исполнений клапанов с электрическими исполнительными механизмами.

Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 33259, исполнение B.

Примеры обозначения при заказе:

1) Клапан регулирующий трехходовой с номинальным диаметром DN 40, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 25м3/ч, температурой рабочей среды от +1 до +150°С, материалом корпуса - серый чугун, типом присоединения к трубопроводу - фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B, с ЭИМ:
Клапан регулирующий трехходовой ВКТР DN40 Kvy25 с ЭИМ (наименование ЭИМ).
