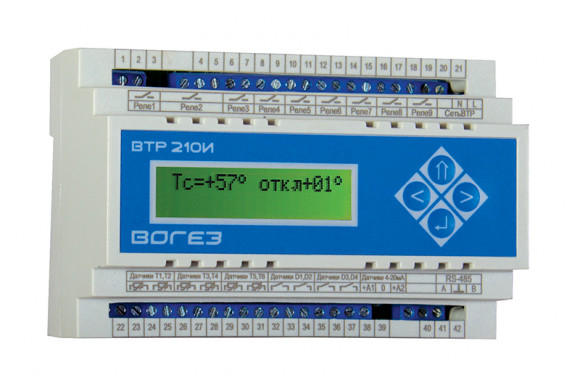

Мультипрограммный контроллер ВТР 210И для систем отопления, горячего водоснабжения и приточной вентиляции

Микропроцессорный блок терморегулирования ВТР 210И (далее - регулятор) предназначен для автоматического поддержания заданного значения температуры горячей воды на выходе теплообменника, автоматического управления системой отопления здания с целью оптимизации расходования тепловой энергии, управления системой приточной вентиляции, а также для использования в составе систем управления...

Полное описание

В наличии

Быстрый заказ

Цена по запросу

0 ₽

Купить

Быстрый заказ

Обзор
Отзывы0

Возможности:

10 программ, задаваемых пользователем с клавиатуры контроллера, в зависимости от функционального назначения;
2 контура регулирования;
автоматическая настройка коэффициентов регулирования;
8 релейных выходов для управления основным и резервным насосами, а также регулирующим клапаном в каждом из контуров;
дополнительный релейный выход для подключения аварийной сигнализации(отказ насосов, отказ датчиков температуры, выход
регулируемых и контролируемых температур за заданные пределы);
6 каналов измерения температуры для датчиков Pt500, Pt1000 с автоматическим определением температурной характеристики;
4 входа для подключения контактных датчиков контроля работы насосов;
2 аналоговых входа для подключения датчиков давления (перепада давления) с токовым сигналом 4-20 мА;
энергонезависимый архив всех измеряемых температур (3250 значений с задаваемым интервалом записи от 1 до 30 мин);
интерфейс RS485, RS232;
габаритные размеры 130х90х65.

Гарантийный срок — 24 мес.

Основные функции:

Тип контура регулирования	Основные функции
ОТП	Управление контуром отопления: - Поддержание задаваемого пользователем температурного графика отопления, с количеством контрольных точек от двух до восьми. - Возможность снижения температуры смеси в заданное время по задаваемому пользователем недельному графику. - Возможность задания режима включения - отключения контура отопления в зависимости от значения температуры наружного воздуха. - Контроль и управление (автоматический ввод резервного насоса при отказе основного) работой основного и резервного насосов системы отопления. - Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут). - Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов. - Ограничение температуры обратной воды в соответствии с задаваемым графиком.
ГВС	Управление контуром горячего водоснабжения: - Поддержание задаваемого пользователем значения температуры горячей воды в контуре ГВС. - Возможность снижения температуры горячей воды или отключения ГВС с одновременным выключением циркуляционного насоса в заданное время по задаваемому пользователем недельному графику. - Контроль (внешние контактные датчики в количестве до 2-х, в зависимости от выбранной проектировщиком технологической схемы) и управление (автоматический ввод резервного насоса при отказе основного) работой основного и резервного насосов системы ГВС. - Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут). Защита насосов от «сухого» хода. - Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов. - Возможность ограничения температуры обратной воды. Возможность задания пользователем режима «дезинфекция».
ПДП	Управление системой подпитки: - Поддержание давления в нагреваемом контуре на заданном уровне. - Контроль работы основного резервного насосов через внешний контактный датчик. - Управление работой основного и резервного насосов. Защита насосов от «сухого» хода. - Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут). Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.
АВР	Управление основным и резервным насосами: - Контроль работы основного резервного насосов через внешний контактный датчик. - Управление работой основного и резервного насосов. Защита насосов от «сухого» хода. - Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут). Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.
ВЕНТ	Управление установкой приточной вентиляции: - Поддержание постоянной заданной температуры приточного воздуха. - Автоматическое (по задаваемому пользователем графику) или ручное (посредством коммутирующего устройства) включение или выключение системы. - Защита системы от превышения температуры обратной воды. - Защита калорифера от замораживания. - Прогрев калорифера при включении системы вентиляции. - Прогрев жалюзи при включении системы вентиляции при отрицательных значениях температуры наружного воздуха. - Отключение вентилятора при срабатывании датчика пожарной сигнализации, датчика фильтра или датчика контроля работы вентилятора. - Автоматическое (по температуре наружного воздуха) или ручное переключение сезонов работы системы «ЗИМА» или «ЛЕТО». - Контроль (внешний контактный датчик) и управление (автоматический ввод резервного насоса при отказе основного) работой основного и резервного насосов. - Защита насосов от «сухого» хода (внешний контактный датчик). - Возможность задания пользователем аварийного состояния контактных датчиков контроля работы и защиты насосов (замкнут или разомкнут). - Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.

Функциональное назначение регулятора определяется номером программы, задаваемой пользователем с клавиатуры блока.
Номера программ и соответствующие им функциональные назначения регулятора приведены в документе «Блок терморегулирования ВТР 210И.
Руководство по эксплуатации».

Возможно использование блоков в составе контрольно-измерительных комплексов через встроенный интерфейс RS-485.

Важно!
При эксплуатации блок требуется обязательно размещать внутри шкафов со степенью защиты соответствующей условиям эксплуатации.
В случае нарушения правил эксплуатации, может ухудшаться защита, примененная в данном оборудовании.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЗНАЧЕНИЕ ПАРАМЕТРОВ
	ВТР 210И
Количество выходов для управления исполнительными устройствами (клапанами с трехпозиционным управлением)	2
Количество выходов для управления насосами	4
Тип датчиков температуры	Погружной (ТП) и наружного воздуха(ТН) ТСП(Pt500), ТСП (Pt1000), α=0,00385 °С^-1
Диапазон измеряемых температур	от - 50^оС до +150^оС
Дискретность задания температуры	1^оС
Количество каналов контроля температуры	6
Количество входов для контактных датчиков	4
Количество аналоговых ходов 4-20 мА	2
Выход сигнала "АВАРИЯ"	1
Архив всех контролируемых температур	3250 значений с интервалом записи 1 мин
Время автоматической настройки коэффициентов регулирования; мин, не более	30
Параметры выходов	Релейные, 250В, до 8А, COSΦ = 1
Интерфейс	RS-485, RS-232**
Напряжение питающей сети	220 В, 50 Гц
Потребляемая мощность, Вт, не более	4
Температура окружающей среды	от +1^оС до +55^оС
Относительная влажность	до 80%
Степень защиты	IP20
Габаритные размеры, мм, не более	139x90x65
Масса, кг, не более	0,8

** По требованию заказчика

Уровень радиопомех, создаваемых регулятором, не превышает значений, установленных ГОСТ 30969-2002.

Возможно использование блока в составе контрольно-измерительных комплексов через встроенный интерфейс RS-232 или RS-485
(в зависимости от исполнения).

Вид климатического исполнения УХЛ4 по ГОСТ 15150.
Класс защиты от поражения электрическим током 0, по ГОСТ 12.2.007.0.
