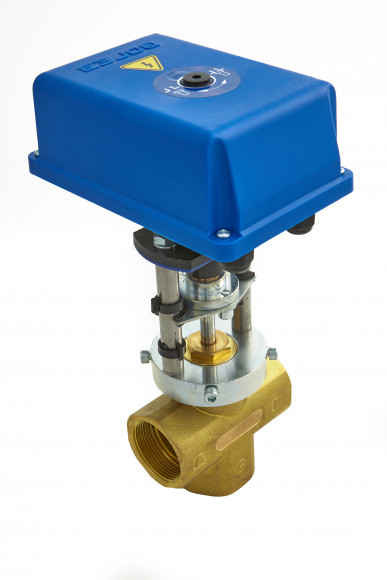

Клапаны регулирующие трехходовые муфтовые ВКТР DN15-DN50 (латунь)
- Обзор
- Отзывы0
Производитель предлагает купить клапаны регулирующие трехходовые латунные DN15-DN50 (ду15-ду50) в Беларуси и России
Трехходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.Присоединение к трубопроводу: муфтовое.
Материалы деталей регулирующих трехходовых муфтовых латунных клапанов ВКТР DN15-DN50
|
Корпус |
латунь | |
|
Шток
|
нержавеющая сталь |
|
|
Плунжер |
латунь | |
|
Уплотнение штока |
EPDM |
|
|
Направляющие штока |
PTFE | |
|
Уплотнение в затворе |
«металл по металлу» |
|
|
Драгоценные металлы |
не содержит |
|
Регулирующие муфтовые трехходовые латунные клапаны ВКТР DN15-DN50 комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220 В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом 24 В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (самовозврат в задаваемое положение);
- с резервным источником питания;
- с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- со степенью защиты IP54 или IP65.
ЭИМ оснащены ручным дублером.
Подобрать трехходовой регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Режимы работы регулирующего муфтового латунного трехходового ДН50-ДН15 клапана ВКТР (смешивание и разделение)
Технические характеристики
Технические характеристики клапанов регулирующих муфтовых латунных ВКТР DN15-DN50 (ду 15 - ду 50)
| Наименование параметров | Значение параметров | ||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | |
| Присоединение | G½ | G¾ | G1 | G1¼ | G1½ | G2 | |
|
Номинальное давление PN, МПа |
1,6 | ||||||
| Условная пропуская способность Kvy, м3/ч | 2,5 | 2,5 | 5 | 10 | 16 | 25 | |
| Условный ход штока, мм | 13 | 18 | 18 | 18 | 18 | 18 | |
|
Относительная протечка, % от Kvy, не более |
0,1 |
||||||
|
Максимальный перепад давления на клапане, закрываемый ЭИМ, МПа * |
|||||||
| ВЭП-ХХХ-700 | 1,6 | 1,0 | 0,7 | 0,5 |
|
||
| ВЭП-ХХХ-1600 |
|
1,6 | 1,6 | 1,0 | 0,6 | 0,4 | |
| ВЭП-ХХХ- 2700 |
|
|
|
1,6 | 1,4 | 1,0 | |
| Строительная длина, L, мм | 59 | 62 | 80 | 90 | 110 | 122 | |
| Высота с ЭИМ ВЭП, мм, не более | 290 | 290 | 300 | 305 | 310 | 320 | |
| Высота до проточной части H кг, не более | 44 | 44 | 48 | 53 | 56 | 63 | |
| Масса с ЭИМ ВЭП, кг, не более | 2,8 | 2,8 | 3,0 | 3,5 | 4,0 | 4,5 | |
* Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа.
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ).
Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены.
Окружающая среда: воздух с температурой от 1 °С до 50 °С, относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150).
Условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
Присоединение к трубопроводу: муфтовое.
